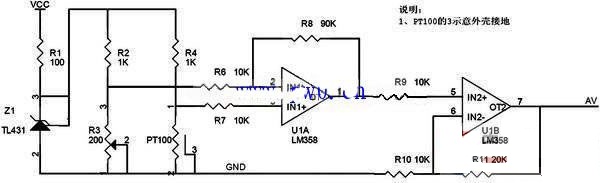

PT100溫度傳感器工作原理：放大電路采用LM358集成運算放大器。為了防止由高單級放大引起的非線性誤差，放大電路采用兩級放大。如下圖所示，前一級約為10倍，后一級約為3倍。

　　溫度從0到100度變化。當溫度升高時，Pt100的電阻變大，輸入到放大電路的差分信號變大，并且放大電路的輸出電壓Av相應地上升。R2，R3，R4和Pt100構成傳感器測量橋。為了保證電橋輸出電壓信號的穩定性，通過TL431將電橋的輸入電壓穩定在2.5V。

　　從電橋獲得的差分信號由兩級運算放大器放大，然后輸入到單片機。電橋的一個橋臂采用可調電阻R3，輸入到運算放大器的差分電壓信號的大小可以通過調整R3來調整，R3通常用于調整零點。

　　注意：盡管電橋部分已由TL431穩定，但整個模塊的電壓VCC必須穩定，否則當VCC波動時，運算放大器LM358的工作電壓會波動，而輸出電壓Av則會波動，最終導致A/D轉換結果波動，測量結果上下跳動。

　　pt100溫度傳感器，可以在-200度至650度的范圍內工作。其實是400攝氏度，過高的溫度會影響壽命。在工作溫度范圍內，如果什么也沒發生，則PT100的正常使用壽命應為20年，以確保準確的測量。

　　PT100溫度傳感器測量范圍

　　恒流恒壓方式：

　　在傳統儀器中，通常采用這種方法。在構造了恒定電流或恒定電壓方法之后，使用歐姆定律來計算Pt100的電阻，然后查詢索引表以獲取溫度。此方法是最簡單，最通用的。

　　通用傳感器接口UTI方法：

　　盡管傳統方法很簡單，但是它有很多缺點。使用通用傳感器接口芯片，只需一個對溫度不敏感的參考電阻。將Pt100連接至UTI電路，即可通過MCU獲取Pt100與參考電阻的比值，以獲取電阻和溫度。此方法非常適合基于微處理器（MCU）的系統。所有UTI信息僅通過與MCU兼容的信號輸出，從而大大減少了離散模塊之間的外部接線和耦合器。
