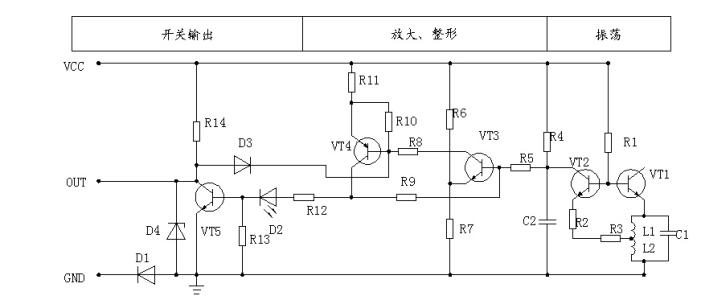

電感式接近開關NBN4-F29-E0是一種用于非接觸式檢測金屬物體的低成本方法。當金屬物體移入或移出接近開關時，信號將自動改變以達到檢測目的。它的組成主要由三部分組成：放大輸出電路，開關電路和振蕩器。

電感式接近開關NBN4-F29-E0有2大特點：（1）3線直流（2）4 mm非齊平安裝

電感式接近開關NBN4-F29-E0的技術參數

　　1、一般說明

　　開關點功能：NPN常開

　　額定動作距離sn：4 mm

　　安裝：非齊平安裝

　　輸出極性：DC

　　可靠動作范圍sa：0...3.24 mm

　　衰減系數rAI：0.4

　　衰減系數rCu：0.3

　　衰減系數rV2A：0.7

　　2、額定等級

　　工作電壓UB：10...30 V

　　開關頻率f：0...1000 Hz

　　遲滯H：典型值5%

　　反極性保護：是

　　短路保護：沒有

　　電壓降Ud：≤3 V

　　工作電流IL：0...100 mA

　　漏電流Ir：0...0.5 mA典型值0.1μA在25oC時

　　空載電流Io：≤10 mA

　　開關狀態指示：黃色LED指示燈

　　3、符合標準

　　標準：IEC/EN 60947-5-2:2004

　　4、周圍環境

　　環境溫度：-25...70oC(248...343 K)

　　5、機械特性

　　接線形式：2 m,PVC電纜

　　導線截面積：0.14 mm2

　　外殼材料：PPS

　　感應面：PPS

　　防護等級：IP67

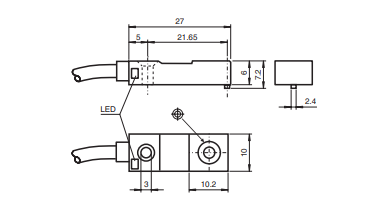

電感式接近開關NBN4-F29-E0外形尺寸

電感式接近開關工作原理

　　電感式接近開關三大組成部分之一的振蕩器，會產生一個交變磁場。當金屬物接近這一磁場，并達到了感應距離的時候，并會在金屬目標內產生渦流，進而導致振蕩衰減，以至停振。振蕩器振蕩及停振的變化被后級放大電路處理并轉換成開關信號，觸發驅動控制器件，從而達到非接觸式之檢測目的。

電感式接近開關的應用

　　電感式接近開關能很好的使用于一般的行程控制，其使用壽命、定位精度、操作頻率、安裝調整的方便性，以及對惡劣環境的適用能力，是一般機械開關所不能比的。因此它能夠被廣泛地應用于輕紡、機床、印刷、冶金、化工等行業。

電感式接近開關接線圖
